Технология укладки габионных Матрацев

Пакет Матрацев

1. Распаковать матрацы, которые поставляются в пакетах.

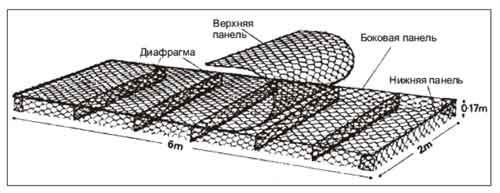

Матрас в разложенном виде

2. Разложите матрац на ровной жесткой поверхности и расправьте все складки.

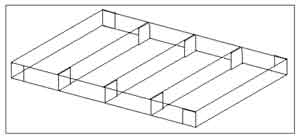

Матрац

3. Поднимите вертикально боковые панели и диафрагмы. Проверьте, чтобы высота обоих боковин была одинаковой.

Матрац

4. Поднимите диафрагмы вертикально на высоту боковин и привяжите их к боковинам короткими выпусками проволоки армирования. При этом проволока армирования должна зацеплять боковины за проволоку армирования их верхней кромки.

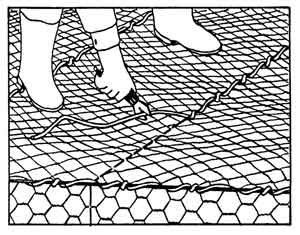

Привязка диафрагмы

5. Возьмите конец проволоки, которой привязана диафрагма к днищу габиона, протащите его на себя и используйте этот конец для привязки диафрагмы к боковине. Протаскивайте столько проволоки, сколько необходимо для привязки диафрагмы к боковине. Привязка должна производится непрерывной проволокой, а не отдельными связками.

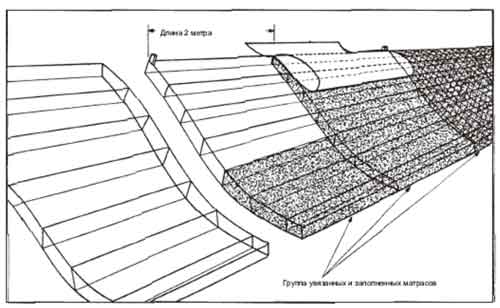

Укладка Матрацев

6. Лицевая и задняя панели сгибаются на нужную ширину так, чтобы их верхние кромки были на одном уровне с боковинами и затем привязываются к боковинам. Затем матрасы укладываются на предварительно уложенный слой геотекстиля. Укладка должна производится очень осторожно, нельзя допускать прорыва геотекстиля проволокой.

7. Далее производится окончательная установка матрасов в их проектное положение, после чего надо надежно связать матрасы между собой. На склонах матрасы должны укладываться двухметровой стороной вверх и закрепляться в верхних углах деревянными колышками. Матрасы увязываются друг с другом пустыми, и только потом заполняются камнем. Заполнение матрасов камнем производится вручную либо механизированно. На склонах матрасы заполняются камнем снизу вверх. Камень должен быть прочным и иметь размер между 75 мм и 2/3 толщины матраса. Минимальный размер камня для морских условий должен составлять 150 мм. Заполненный матрас должен быть слегка переполнен, т.к. следует принимать во внимание возможную осадку камня.

КРИВОЛНЕЙНЫЕ УЧАСТКИ СООРУЖЕНИЯ

Устройство криволинейных участков Матрацев

9. Для устройства криволинейных участков сооружений матрасы Рено могут быть разрезаны двумя способами:

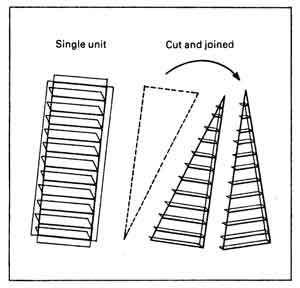

a. Матрас разрезается по диагонали на две треугольные секции, которые соединяются между собой по острым углам

Матрацы Рено устройство криволинейных участков

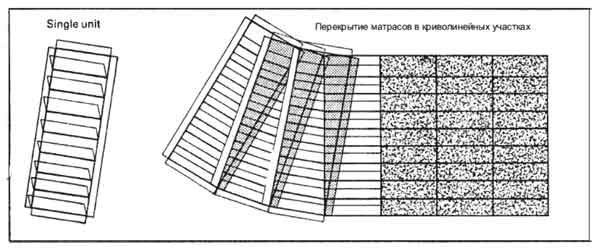

b. Для создания пологого закругления развертки целых матрасов укладываются последовательно по проектному закруглению, частично ерекрывая друг друга. Часть матраса, перекрывающая предыдущий, отрезается. Такая операция повторяется до тех пор, пока закругление не будет пройдено. Далее обрезанные матрасы собираются, как было указано в п. 3.

ИНСТРУМЕНТЫ

10. Инструменты для монтажа Матрацев Рено

1. Плоскогубцы с длинными губами, кусачки;

2. Металлические стержни для натяжки крышки матраса перед его привязкой;

3. Монтировка;

4. Деревянные колья.

КРУТЫЕ СКЛОНЫ

Матрацы

11. В случае, когда матрасы укладываются на крутых склонах (откос более чем 1:1,5), они должны быть надежно прикреплены деревянными кольями (сваями) к грунту на вершине откоса через каждые два метра или через необходимое расстояние. На песчаных склонах, или склонах, сложенных мягкими грунтами, колья должны оставаться вбитыми в грунт, как во время проведения работ, так и после их завершения.

РЕЗКА МАТРАСОВ ПО ДЛИНЕ

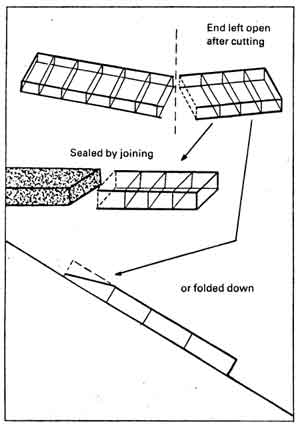

Резка Матрацев по длине

12. В случае, когда необходимы матрасы меньшей длины, чем имеющиеся в наличии, матрас может быть отрезан по длине. Отрезанная часть матраса получается открытой с одной стороны и может быть использована как дополнительная часть конструкции или самостоятельная часть для защиты склона. В последнем случае открытый край отрезанного габиона закрывается после заполнения камнем. Обе боковые панели сгибаются под углом и сверху накрываются крышкой.
